Tubo per scambiatore di calore in rame-nichel (C70600/C71500)



Nei settori dell’ingegneria navale e del petrolio e del gas offshore, la natura incessante della corrosione dell’acqua di mare richiede materiali che vanno oltre le leghe standard.Tubo scambiatore di calore in rame-nichelsoluzioni, nello specificoC70600 (90/10)EC71500 (70/30), sono diventati il ​​punto di riferimento del settore per durata ed efficienza termica. Come specializzatoproduttori di tubi per scambiatori di calore in rame-nichel, produciamo tubi senza saldatura progettati per formare una pellicola protettiva naturale di ossido, garantendo affidabilità a lungo termine-in ambienti con acqua di mare ad alta-velocità.

Ottieni il tuo preventivo prioritario oggi stesso



I due più comunitubo dello scambiatore di calore in rame-nichelle leghe sonoC70600 (90/10)EC71500 (70/30). La tabella seguente mostra le differenze per aiutarti a selezionare la lega giusta per il tuoscambiatore di calore a fascio tubiero.

Proprietà	C70600 (90/10 Cu-Ni)	C71500 (70/30 Cu-Ni)
Composizione Nominale	90% Rame, 10% Nichel, 1,4% Ferro, 0,8% Manganese	70% Rame, 30% Nichel, 0,5% Ferro, 0,5% Manganese
Resistenza alla trazione (min)	45.000 psi (310 MPa)	60.000 psi (415 MPa)
Limite di snervamento (min)	15.000 psi (105 MPa)	25.000 psi (170 MPa)
Conducibilità termica	29 BTU/(hr·ft· gradi F) (50 W/m·K)	17 BTU/(hr·ft· gradi F) (29 W/m·K)
Limite di velocità dell'acqua di mare	Fino a 3,5 m/s (11,5 piedi/s)	Fino a 4,5 m/s (15 piedi/s)
Resistenza alla corrosione	Eccellente per l'acqua di mare in generale	Superiore per acqua di mare ad alta-velocità, acida o inquinata
Costo relativo	Medio-Alto	Più alto
Migliore applicazione	condensatore dello scambiatore di calore, evaporatore a fascio tubierosu navi, piattaforme offshore	Condensatori per centrali elettriche,caldaia con scambiatore di calorecon acqua di mare ad alta-temperatura, servizio di gas acido



Quando scegliere C70600:

Raffreddamento generale dell'acqua di mare su navi e piattaforme offshore

tubo dello scambiatore di calore in rame rispetto al cupronichel – C70600è la risposta standard per la maggior parte dei compiti marittimi

Progetti attenti al budget-che necessitano comunque di un'eccellente resistenza alla corrosione



Quando scegliere C71500:

Acqua di mare ad alta-velocità superiore a 3,5 m/s

Acqua di mare inquinata o salmastra con idrogeno solforato

Alta-temperaturascambiatore di calore a fascio tubieroapplicazioni (sopra 120 gradi / 250 gradi F)

Servizio gas acido o ammoniaca doveCorrosione del tubo dello scambiatore di calore in rameè un rischio noto

Applicazioni che richiedono il massimoaspettativa di vita del tubo dello scambiatore di calore in rame(30+ anni)



Per un dettagliatotubo dello scambiatore di calore in rame rispetto all'acciaio inossidabileconfronto in acqua di mare,C70600EC71500superano la maggior parte degli acciai inossidabili in termini di resistenza alla corrosione interstiziale e alla vaiolatura.

Invia le tue condizioni dell'acqua di mare



Eccellente resistenza all'erosione e alla corrosione

L'acqua di mare a velocità superiori a 1,5 m/s si erodeC12200EC44300. C70600il tubo gestisce fino a3.5 m/s. C71500il tubo gestisce fino a4.5 m/s. Ciò significa più piccolodiametro del tubo dello scambiatore di caloree coefficienti di trasferimento termico più elevati.



Resistenza naturale al biofouling

Le superfici in rame-nichel rilasciano ioni rame che impediscono l'attaccamento di cirripedi e cozze. UNtubo dello scambiatore di calore in rame-nichelil fascio richiede una pulizia meno frequente rispetto all'acciaio inossidabile o al titanio.



Buona fabbricabilità

C70600EC71500può essere piegatoScambiatore di calore a tubo uconfigurazioni, inserite infogli tubierie ampliato utilizzando standardespansione del tubo dello scambiatore di caloreattrezzatura.



Aspettativa di vita comprovata

Aspettativa di vita del tubo dello scambiatore di calore in rameperC70600in acqua di mare pulita è20-30 anni. PerC71500, aspettarsi30+ anni. Molte navi militari operanotubo dello scambiatore di calore in rame-nichelfasci per 40 anni con una corretta chimica dell'acqua.



Applicazioni comuni per il tubo dello scambiatore di calore in rame-nichel:

condensatore dello scambiatore di caloresu navi, sottomarini e piattaforme offshore

evaporatore a fascio tubieronegli impianti di desalinizzazione

condensatore a tubo unelle centrali elettriche

scambiatore di calore HVACsulle navi marittime

caldaia con scambiatore di caloreriscaldatori dell'acqua di alimentazione

scambiatore di calore a fascio tubieronegli impianti chimici che trattano fluidi corrosivi



ForniamoC70600EC71500non solo come tubi diritti nudi, ma come componenti finiti pronti per l'installazione nel vostroscambiatore di calore a fascio tubiero. Di seguito è riportata la nostra offerta completa.

Tubi di rame-nichel diritti nudi

Parametro	C70600 (90/10)	C71500 (70/30)	Applicazione comune
Diametro esterno: 5/8 pollici (15,88 mm)	In magazzino	Fatto su ordinazione	Marinoscambiatore di calore HVAC, automobile dello scambiatore di calorerefrigeratori
Diametro esterno: 3/4 pollici (19,05 mm)	In magazzino	Scorte limitate	tubo scambiatore di calore in rame diametro 19 mm– più comune per i condensatori marini
Diametro esterno: 1 pollice (25,4 mm)	In magazzino	Fatto su ordinazione	evaporatore a fascio tubiero, centrale elettricacondensatore a tubo u
Diametro esterno: 1,25 pollici (31,75 mm)	Fatto su ordinazione	Fatto su ordinazione	Grandescambiatore di calore a fascio tubiero
Diametro esterno: 1,5 pollici (38,1 mm)	Fatto su ordinazione	Fatto su ordinazione	Sistemi per acqua di mare ad alto-flusso
Spessore della parete	0,7 mm – 3,0 mm	0,7 mm – 3,0 mm	Pareti più spesse per un elevato rischio di erosione
Lunghezza	1m – 30m	1m – 30m	Stock standard da 6 milioni; tagliato alla lunghezza esatta disponibile
Tolleranza (OD)	±0,05 mm	±0,05 mm	IncontraASTM B111pdfrequisiti



Tubi in rame-nichel piegati a U

ProduciamoScambiatore di calore a tubo ucomponenti dentroC70600EC71500SUPiegatrici a mandrino CNCper garantire un raggio coerente, nessuna ovalizzazione e nessuna rigatura interna.



Parametro	C70600 (90/10)	C71500 (70/30)
Diametro esterno: 5/8 pollici (15,88 mm)	In magazzino	Fatto su ordinazione
Diametro esterno: 3/4 pollici (19,05 mm)	In magazzino	Scorte limitate
Diametro esterno: 1 pollice (25,4 mm)	In magazzino	Fatto su ordinazione
Diametro esterno: 1,25 pollici (31,75 mm)	Fatto su ordinazione	Fatto su ordinazione
Diametro esterno: 1,5 pollici (38,1 mm)	Fatto su ordinazione	Fatto su ordinazione
Spessore della parete	0,7 mm – 2,5 mm	0,8 mm – 2,5 mm
Raggio di piegatura minimo (linea centrale)	1,5 x diametro esterno	2,0 x diametro esterno
Lunghezza della gamba (parte dritta)	500 mm – 12.000 mm	500 mm – 12.000 mm
Angolo di piegatura	180 gradi (U standard)	180 gradi (U standard)
Lunghezza tangente (dopo la piegatura)	25 mm – 100 mm	25 mm – 100 mm



Raggi di curvatura a U standard per diametro esterno comune (C70600):

Diametro esterno del tubo	CLR minimo (raggio della linea centrale)	CLR di serie standard
5/8 pollici (15,88 mm)	23,8 mm (1,5 x diametro esterno)	25 mm, 30 mm, 38 mm
3/4 pollici (19,05 mm)	28,6 mm (1,5 x diametro esterno)	30 mm, 38 mm, 45 mm
1 pollice (25,4 mm)	38,1 mm (1,5 x diametro esterno)	40 mm, 50 mm, 60 mm
1,25 pollici (31,75 mm)	47,6 mm (1,5 x diametro esterno)	50 mm, 60 mm, 75 mm
1,5 pollici (38,1 mm)	57,2 mm (1,5 x diametro esterno)	60 mm, 75 mm, 90 mm



Per C71500, moltiplicare i raggi sopra indicati per 1,33 (minimo 2,0 x OD).



Opzioni del tubo piegato a U:

Stessa lunghezza della gamba– entrambe le gambe uguali (più comune perScambiatore di calore a fascio tubiero)

Lunghezza delle gambe disuguale– per specificofoglio tubierolayout

Tangente lunga– tratto rettilineo prolungato dopo la curva perAvvolgimento del tubo dello scambiatore di calorein un secondofoglio tubiero

Tangente breve– tratto rettilineo minimo per compattocondensatore a tubo udisegni



Specifiche di qualità della piegatura a U:

Ovalità dopo la piegatura:Meno del 5% dell'OD

Assottigliamento della parete all'apice della piega:Meno del 10% dello spessore nominale della parete

Finitura superficiale:Nessuna crepa, rigatura o increspatura visibile con un ingrandimento 10x

Ricottura di distensione:Disponibile su richiesta perCorrosione del tubo dello scambiatore di calore in rameprevenzione in servizio di ammoniaca o acido

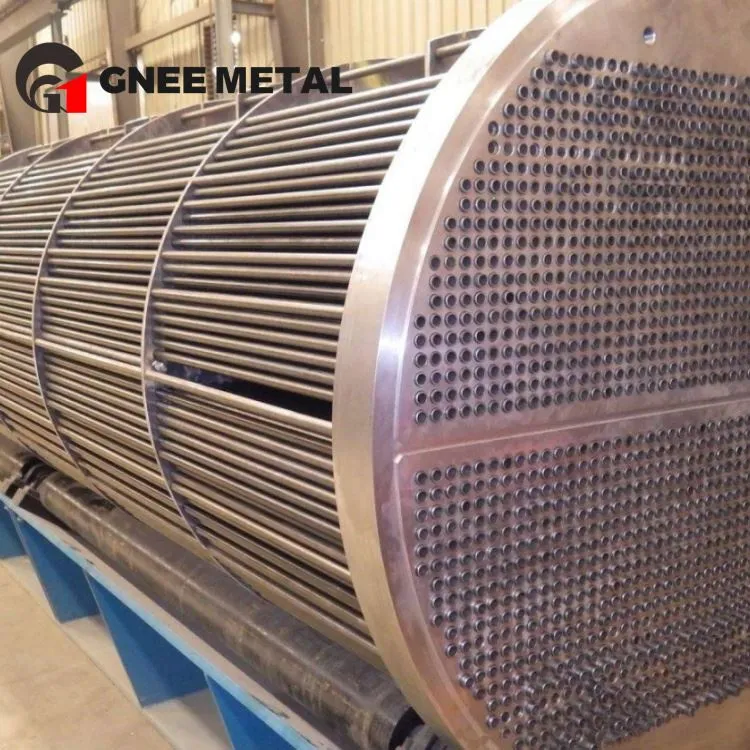

Fasci di tubi in rame-nichel pre-prefabbricati

Montiamo il tuoTubo C70600OTubo C71500in pacchetti completi pronti per l'inserimento nella shell esistente.

Tipo di pacchetto	Descrizione	Applicazione tipica
Pacchetto tubo a U	Scambiatore di calore con tubo a UEScambiatore di calore a fascio tubierocon curve a mandrino CNC. Raggio di curvatura minimo 1,5 x OD perC70600, 2,0 x diametro esterno perC71500.	Marinocondensatore dello scambiatore di calore, condensatore a tubo usulle navi
Fascio di tubi diritti	Drittotubo dello scambiatore di calore in rame-nichelcon entrambe le estremità preparateAvvolgimento del tubo dello scambiatore di calore.	Scambiatore di calore a fascio tubierocon fascio removibile
Fascio di tubi alettati	Tubo alettato in rame per scambiatore di calorecon pinne basse integrali o pinne alte dentroC70600OC71500.	Raffreddato ad aria-scambiatore di calore HVAC, aria dello scambiatore di caloresistemi in ambienti marini
Pacchetto evaporatore a tubi a fascio tubiero	Fascio specializzato con tubi a superficie migliorata per servizio di bollitura.	Evaporatore a fascio tubieronella refrigerazione o nella desalinizzazione



Tubi alettati in rame-nichel

Per le applicazioni in cui il fluido-lato del guscio è aria o gas, offriamotubo alettato in rame per scambiatore di caloreInC70600EC71500.

Tipo di pinna	Diametro esterno del tubo base	Densità delle pinne	Applicazione
Pinna bassa integrale (tipo L-)	5/8", 3/4", 1"	16 – 40 alette/pollice	Raffreddato con acqua di mare-scambiatore di calore HVAC, condensatore dello scambiatore di calore
Aletta alta (estruso)	3/4", 1"	8 – 11 alette/pollice	Raffreddato ad aria-scambiatore di calore a fascio tubierosu piattaforme offshore
Superficie migliorata (tipo E-)	5/8", 3/4"	26 – 52 alette/pollice	Allagatoevaporatore a fascio tubierocon lato guscio acqua di mare

Nota:Tubi alettati dentroC71500sono disponibili ma richiedono tempi di consegna più lunghi a causa della maggiore resistenza della lega.



Raccordi in rame-nichel e componenti per piastre tubiere

A tubo dello scambiatore di calore in rame-nichelè affidabile tanto quanto le sue connessioni. Forniamo componenti corrispondenti per il completoscambiatore di calore a fascio tubieroassemblaggio.

Componente	Opzioni materiali	Descrizione
Foglio tubiero	C70600, C71500, Ottone navale, Bronzo alluminio	Forato per il tuopasso del tuboe disposizione. Compatibile conespansione del tubo dello scambiatore di caloreErotolamento del tubo.
Supporti piegati a U-	C70600o acciaio inossidabile 316L	Previene le vibrazioni del tuboScambiatore di calore a fascio tubieroassemblee.
Anodi sacrificali	Alluminio o Zinco	Allegato afoglio tubieroper prevenireCorrosione del tubo dello scambiatore di calore in ramein servizio gravoso con acqua di mare.
Cappucci terminali e ghiere	C70600	Protegge le estremità dei tubi dalla corrosione dovuta all'erosione alle-prese ad alta velocità.
Piastre deflettori	C70600o Ottone navale	Supporta i tubi e dirige il flusso-lato lato guscioscambiatore di calore a fascio tubiero.
Guarnizioni di tenuta	EPDM, Viton o Neoprene	Per sigillature da tubo-a-piastra tubiera in modelli a doppia piastra tubiera.

Come piegare il tubo dello scambiatore di calore in rame-nichel

Le leghe di rame-nichel richiedono una forza maggiore per piegarsi rispetto alle leghe di rame-nichelC12200. Utilizzare unpiegatrice a mandrinocon un raggio di curvatura minimo di1,5 x diametro esternoperC70600E2,0 x diametro esternoperC71500. Per unScambiatore di calore a tubo u, consigliamo la piegatura in fabbrica anziché la piegatura sul campo.



Come saldare il tubo dello scambiatore di calore in rame-nichel

Percome saldare il tubo dello scambiatore di calore in rameInC70600OC71500:

UtilizzoMetallo d'apporto CuNi(ERCuNi per C70600, ERCuNi-2 per C71500)

Saldatura TIG con spurgo di argon

Preriscaldamento non richiesto ma la temperatura di interpass deve rimanere inferiore a 150 gradi (300 gradi F)

Il trattamento termico post-saldatura non è necessario

È possibile anche la brasatura conBCuP-5riempitivo, ma i giunti saldati sono più resistenti per l'alta-pressionescambiatore di calore a fascio tubieroapplicazioni.



Avvolgimento ed espansione del tubo dello scambiatore di calore

Tubo C70600ETubo C71500rotola ed espande in modo simile ad altre leghe di rame. Utilizzare un calcolatore della coppia di rotolamento specifico per il rame-nichel. La maggiore forza diC71500richiede circa20-30% di coppia di rotolamento in piùdiC70600.



Design della piastra tubiera dello scambiatore di calore

Pertubo dello scambiatore di calore in rame-nichel, ILfoglio tubierodovrebbe essereottone navale, bronzo all'alluminio, Onichel rameper evitare la corrosione galvanica. Evitare piastre tubiere in acciaio inossidabile o acciaio al carbonio con tubi in rame-nichel.



Come pulire il tubo dello scambiatore di calore in ramerealizzato in rame nichel richiede attenzione per preservare lo strato protettivo di ossido.



Pulizia chimica:

Utilizzoinibisce l'acido citricoOacido solfammicoper la rimozione del calcare

Non usare mai acido cloridrico– attacca il rame-nichel

Per il biofouling, utilizzarebiossido di cloroOclorazionea livelli controllati (sotto 0,5 ppm residui)



Pulizia meccanica:

Utilizzospazzole in nylonOsistemi di pulizia-proiettili in gomma

Non utilizzare mai spazzole in acciaio o raschietti metallici: rimuovono la pellicola protettiva

Percome pulire il tubo dello scambiatore di calore in ramebundle conScambiatore di calore a tubo ugeometria, utilizzare spazzole ad albero flessibile appositamente progettate



Misure preventive:

Mantenere la velocità dell'acqua di mare al di sopra1.5 m/sper evitare la sedimentazione dei sedimenti

Evitare la velocità inferiore0.5 m/sche consente l'attaccamento del biofouling

PerCorrosione del tubo dello scambiatore di calore in ramemonitoraggio, installare tagliandi di corrosione nel sistema



Aspettativa di vita del tubo dello scambiatore di calore in rameperC70600in un servizio di acqua di mare ben-mantenuto20-30 anni. PerC71500, aspettarsi30+ anni.



Cos'è un tubo scambiatore di calore in rame-nichel?

A tubo dello scambiatore di calore in rame-nichelè un tubo senza saldatura realizzato generalmente in leghe di rame-nichelC70600 (90/10)OC71500 (70/30). È specificamente progettato perscambiatore di calore a fascio tubiero, condensatore dello scambiatore di calore, Eevaporatore a fascio tubieroapplicazioni in acqua di mare e ambienti corrosivi.



Qual è la differenza tra C70600 e C71500?

C70600contiene il 90% di rame e il 10% di nichel.C71500contiene il 70% di rame e il 30% di nichel.C71500ha una robustezza maggiore, una maggiore resistenza all'erosione (fino a 4,5 m/s contro 3,5 m/s) e una durataaspettativa di vita del tubo dello scambiatore di calore in rame, ma conduttività termica inferiore e superioreprezzo del tubo dello scambiatore di calore in rame.



Perché utilizzare il rame-nichel invece dell'acciaio inossidabile per l'acqua di mare?

Neltubo dello scambiatore di calore in rame rispetto all'acciaio inossidabileconfronto per acqua di mare, rame-nichel offre:

Migliore resistenza alla corrosione interstiziale

Resistenza naturale al biofouling (falli di acciaio inossidabile)

Nessuna fessurazione da tensocorrosione da cloruro

Più facileAvvolgimento del tubo dello scambiatore di caloreed espansione



Avete in vendita un tubo C70600 da 3/4 di pollice?

SÌ.Tubo scambiatore di calore in rame da 3/4 pollici(19,05 mm) polliciC70600è una delle nostre dimensioni più popolari.Tubo scambiatore di calore in rame diametro 19 mmInC70600è rifornito per la marinascambiatore di calore HVACEcondensatore a tubo uapplicazioni.



Cosa causa la corrosione del tubo dello scambiatore di calore in rame nel nichel-rame?

Corrosione del tubo dello scambiatore di calore in rameInC70600OC71500è raro ma può verificarsi da:

Corrosione per erosione– velocità superiore a 4,5 m/s (C71500) o 3,5 m/s (C70600)

Solfuro di idrogeno– acqua di mare inquinata

Corrosione galvanica– collegamento a metalli più nobili (titanio, grafite)



Fornite il pdf ASTM B111 per i tubi in rame-nichel?

SÌ. RichiestaASTM B111pdfOASME SB111pdfdalla nostra squadra. Forniamo ancheEN12451EJISH3300certificazione.



Potete fornire lo scambiatore di calore a fascio tubiero in C70600 o C71500?

SÌ. Produciamo completiScambiatore di calore a tubo uEScambiatore di calore a fascio tubieroassemblee aTubo C70600ETubo C71500. Invia il tuofoglio tubierodisegno per un preventivo.



SB111 C70600 è uguale a ASTM B111 C70600?

SÌ.SB111C70600è la designazione del codice caldaia ASME.ASTM B111 C70600è la designazione ASTM. I requisiti chimici e meccanici sono identici. Percaldaia con scambiatore di caloreapplicazioni che richiedono la stampa ASME, specificareSB111C70600.



Un imballaggio scadente distrugge anche il miglior tubo dello scambiatore di calore in rame. In qualità di fabbrica professionale di tubi per scambiatori di calore in rame che serve tubi per scambiatori di calore in rame negli Stati Uniti, Europa, Emirati Arabi Uniti, Arabia Saudita e India, seguiamo gli standard di imballaggio per l'esportazione-di livello militare per garantire l'assenza di danni durante il trasporto marittimo o aereo.



Il nostro processo di imballaggio standard:

Fase di confezionamento	Materiale/Metodo	Scopo
Protezione individuale del tubo	Carta VCI anti-ruggine + tappi terminali in plastica	Previene umidità, polvere e graffi sulle superfici interne dello scambiatore di calore con tubi di rame.
Raggruppamento	Cinghie in nylon + distanziali in legno	Mantiene il tubo dello scambiatore di calore in rame con diametro esterno di 19 mm, 1 pollice o 5/8 pollici organizzato e privo di vibrazioni.
Barriera contro l'umidità	Involucro in pellicola PE spessa (-retratta a caldo)	Blocca l'umidità durante i lunghi viaggi in mare verso il tubo scambiatore di calore in rame della Germania o dell'Arabia Saudita.
Imballaggio esterno	Casse di compensato di qualità-da esportazione o casse di legno-con fascette di acciaio	Resiste all'impilamento e alla manipolazione brusca. Ogni cassa è etichettata con il numero PO, la lega (ad esempio, SB111 C70600) e la quantità.
Documentazione	Lista di imballaggio + certificato di prova del mulino (MTC) allegato all'esterno	Supporto per lo sdoganamento per rivenditori e partner distributori di tubi per scambiatori di calore in rame.

Per gli ordini in bundle U-:Lo scambiatore di calore a tubi a U e lo scambiatore di calore a fascio tubiero a U sono posizionati in apposite maschere di acciaio all'interno della cassa per evitare distorsioni del raggio di curvatura.



Tipo di attrezzatura	Specifiche/capacità	Impatto sulla qualità
Linea di colata continua orizzontale	Capacità di 10 tonnellate	Produce tubi omogenei in lega di rame per billette di scambiatori di calore con porosità zero.
Fresa per piercing a tre-rulli	Fino a 60 mm di diametro esterno	Controllo preciso dello spessore della parete per spessori della parete del tubo dello scambiatore di calore fino a 0,5 mm.
Banco di trafilatura a freddo	5 estrazioni in sequenza	Raggiunge tolleranze strette sulla lunghezza del tubo dello scambiatore di calore in rame e sul diametro del tubo dello scambiatore di calore.
Linea di raddrizzatura e taglio	Servocontrollato CNC-	Taglio senza sbavature-per tubi di scambiatori di calore in rame da 3/4 pollici e 1 pollice per lunghezze di progetto esatte.
U-Piegatrice	Tipo di mandrino CNC	Produce un condensatore a U e uno scambiatore di calore a fascio tubiero senza attorcigliamenti o ovalizzazioni.
Tester per correnti parassite	NDT (Test non-distruttivi)	Ispezione al 100% del tubo C70600 e del tubo C71500 per fori di spillo o crepe secondo gli standard ASTM B111 pdf.
Tester idrostatico	Fino a 200 bar	Convalida l'espansione dei tubi dello scambiatore di calore e l'integrità dell'avvolgimento dei tubi.
Spettrometro	Emissione ottica (OES)	Conferma la composizione chimica dei gradi ASME SB111, EN 12451 e JIS H3300 su ogni lotto.



Le nostre certificazioni e conformità:

Tracciabilità completa di ASTM B111 pdf e ASME SB111 pdf.

Sistema di gestione della qualità ISO 9001:2015.

Sono accettate ispezioni di terze parti-: SGS, BV, Lloyds o TUV.

Rapporti sui test sulla durata prevista del tubo dello scambiatore di calore in rame disponibili su richiesta.
