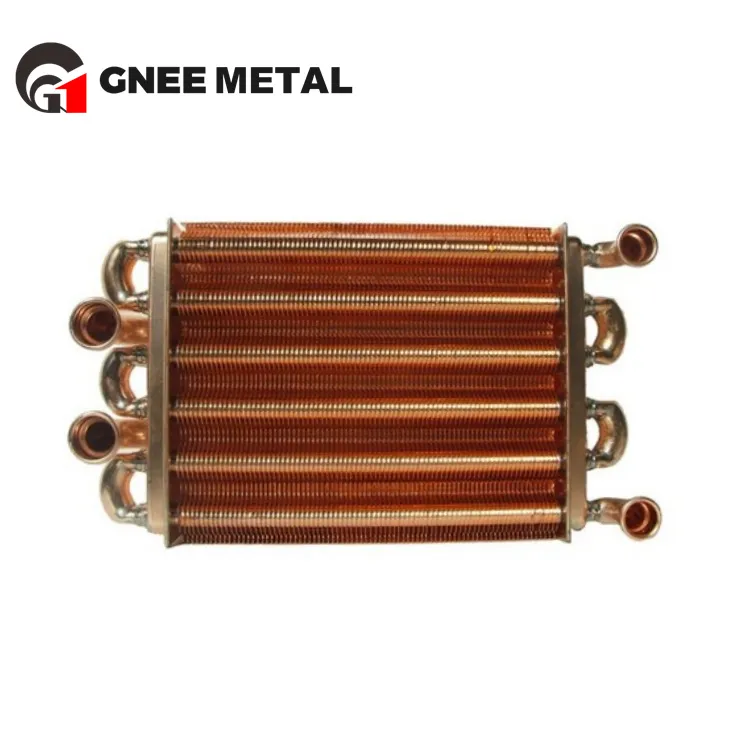

Tubo scambiatore di calore in rame ASTM B111 C12200
Henan Gnee New Material Co., Ltd. è uno dei produttori e fornitori più professionali di tubi scambiatori di calore in rame astm b111 c12200 in Cina, specializzato nella fornitura di prodotti in rame di alta qualità a prezzi competitivi. Benvenuti ad acquistare il tubo scambiatore di calore in rame astm b111 c12200 scontato in vendita qui dalla nostra fabbrica. Gli ordini personalizzati sono i benvenuti.
ASTM B111 C12200
C12200 è una delle leghe di rame più comuni specificate sottoASTM B111EASME SB111. È un rame disossidato al fosforo-con un contenuto minimo di rame del 99,9%. Il processo di disossidazione rimuove l'ossigeno dal materiale, migliorandone significativamente le prestazioni durante la saldatura e la brasatura.
A differenza del rame idraulico standard, C12200 è progettato perAvvolgimento del tubo dello scambiatore di caloreEespansione del tubo dello scambiatore di calore. Fornisce risultati coerenti inevaporatore a fascio tubieroEcondensatore a tubo uapplicazioni.
Questa lega è adatta per:
Scambiatore di calore HVACsistemi
Caldaia con scambiatore di caloreunità
Automobile dello scambiatore di caloreradiatori e stufe
Aria dello scambiatore di caloreserpentine di raffreddamento
Richiedi prezzo e tempi di consegna
Condizioni di fornitura disponibili
I tubi per scambiatori di calore in rame ASTM B111 C12200 sono disponibili in diverse forme per soddisfare i requisiti dei produttori di scambiatori di calore, di apparecchiature HVAC e di applicazioni di sistemi di raffreddamento industriali.
| Modulo di fornitura | Descrizione |
|---|---|
| Tubi dritti | Tubi senza saldatura forniti in lunghezze fisse con tolleranze dimensionali precise per la fabbricazione di scambiatori di calore. |
| Piegare i tubi a U- | Tubi piegati a U-di precisione prodotti in base ai requisiti di raggio di curvatura e lunghezza delle gambe specificati dal cliente-. |
| Tubi a spirale | Tubi in rame a lunghezza continua-forniti sotto forma di bobine per applicazioni in apparecchiature HVAC, refrigerazione e raffreddamento. |
| Tubi alettati | Tubi in rame con superficie esterna migliorata per migliori prestazioni di trasferimento del calore nei sistemi raffreddati ad aria-. |
Specifiche del tubo ASTM B111 C12200
| Articolo di specifica | Dettagli |
| Grado materiale | C12200 (fosforo-rame disossidato, rame DHP) |
| Numero UNS | C12200 |
| Standard | ASTM B111 |
| Tipo di prodotto | Tubi per scambiatori di calore senza saldatura |
| Processo di produzione | Estruso + Trafilato a freddo |
| Moduli di fornitura | Tubi diritti, tubi piegati a U-, tubi a spirale, tubi alettati |
| Diametro esterno (OD) | 6,35 mm – 127 mm (1/4" – 5") |
| Spessore della parete | 0,50 mm – 5,00 mm |
| Lunghezza | Fino a 18 metri |
| Temperare | O60 Ricotto, H55 Trafilato Leggero |
| Fine Fine | Estremità lisce (PE), estremità sbavate |
| Finitura superficiale | Ricotto brillante, decapato e pulito, finitura in laminazione |
| Ispezione e test | Test correnti parassite, test idrostatico, controllo dimensionale |
| Certificazione | Certificato di prova della fabbrica (MTC), EN 10204 3.1 |
| Confezione | Casse di legno, pacchi, imballaggi marittimi per l'esportazione |
| Elemento | Composizione (%) |
| Rame + Argento (Cu + Ag) | 99,90 minuti |
| Fosforo (P) | 0.015 – 0.040 |
Il C12200, noto anche come rame ad alto contenuto di fosforo residuo disossidato al fosforo- (rame DHP), è ampiamente utilizzato per i tubi degli scambiatori di calore grazie alla sua eccellente resistenza alla corrosione, saldabilità e conduttività termica. Il contenuto controllato di fosforo rimuove l'ossigeno residuo dal rame, riducendo il rischio di infragilimento da idrogeno durante la fabbricazione e il servizio.
Proprietà meccaniche dei tubi di rame ASTM B111 C12200
| Proprietà | Ricotto (O60) |
| Resistenza alla trazione | Maggiore o uguale a 220 MPa (32 ksi) |
| Carico di snervamento (0,5% di estensione sotto carico) | Maggiore o uguale a 69 MPa (10 ksi) |
| Allungamento (50 mm) | Maggiore o uguale al 45% |
| Durezza | 40–65 HV (tipico) |
Proprietà fisiche del tubo in rame ASTM B111 C12200
| Proprietà | Valore |
| Densità | 8,94 g/cm³ |
| Conducibilità termica | 330 – 390 W/m·K |
| Conduttività elettrica | ~85% IACS |
| Punto di fusione | 1083 gradi |
| Coefficiente di dilatazione termica | 16,8 × 10⁻⁶ / grado |
Tolleranze dimensionali ASTM B111
I tubi per scambiatori di calore in rame ASTM B111 C12200 sono prodotti sotto stretto controllo dimensionale per garantire prestazioni affidabili nelle applicazioni di scambiatori di calore, condensatori e HVAC.
| Parametro | Tolleranza |
|---|---|
| Diametro esterno (OD) | Da ±0,05 mm a ±0,13 mm (a seconda della dimensione secondo ASTM B111) |
| Spessore della parete | ±10% dello spessore nominale della parete |
| Lunghezza | +6 mm / 0 mm (standard) o come specificato dal cliente |
| Rettilineità | Max 1,5 mm per 1 metro (requisito ASTM tipico) |
| Ovalità | Non superare i limiti di tolleranza OD |
| Condizione della superficie | Esente da crepe, cavità e difetti dannosi che influiscono sulle prestazioni del servizio |
Opzioni di finitura superficiale per tubi in rame B111 C12200
| Finitura superficiale | Descrizione | Applicazioni |
| Ricotto brillante (BA) | Superficie pulita e brillante ottenuta dalla ricottura in atmosfera controllata. | HVAC, refrigerazione, scambiatori di calore puliti |
| Finitura del mulino | Superficie in rame standard come-prodotta. | Scambiatori di calore industriali, servizi generali |
| In salamoia e pulito | Superficie-priva di ossido per una migliore pulizia e brasatura. | Condensatori, evaporatori, sistemi HVAC |
| Finitura lucida | Superficie liscia con rugosità ridotta. | Scambiatori di calore ad alta-efficienza, apparecchiature OEM |
| Rivestimento protettivo | Protezione antiossidante temporanea-durante lo stoccaggio e il trasporto. | Imballaggio per l'esportazione, spedizione-a lunga distanza |
Processo di produzione
Applicazioni – Dove viene utilizzato C12200?
Condensatori di superficie per centrali elettriche
Utilizzato per la condensazione del vapore nelle centrali elettriche con eccellente trasferimento di calore e resistenza all'acqua di mare nei sistemi di raffreddamento.
Forma comune:Tubi diritti/Tubi piegati a U-/Fasci di tubi
Finitura superficiale:Decapato e Pulito/Ricotto Brillante (BA)
Temperare:Ricotto (O60)
Scambiatori di calore a fascio tubiero
Ampiamente utilizzato per il riscaldamento e il raffreddamento industriale con prestazioni termiche stabili e facile fabbricazione.
Forma comune:Tubi diritti/Tubi piegati a U-
Finitura superficiale:Decapato e pulito/Finitura al mulino
Temperare:Ricotto (O60)
refrigeratori e sistemi di raffreddamento HVAC
Applicato in sistemi di condizionamento e acqua refrigerata con buona formabilità e alta efficienza.
Forma comune:Tubi a spirale/Tubi diritti
Finitura superficiale:Ricotto brillante (BA)
Temperare:Ricotto (O60)
Attrezzature di refrigerazione
Utilizzato in condensatori ed evaporatori con eccellenti prestazioni di brasatura ed efficienza di trasferimento del calore.
Forma comune:Tubi a spirale/Tubi diritti di piccolo diametro
Finitura superficiale:Ricotto brillante (BA) / Decapato e pulito
Temperare:Ricotto (O60)
Radiatori dell'olio industriali
Utilizzato in sistemi di raffreddamento idraulici e di lubrificazione con funzionamento stabile e buona resistenza alla corrosione.
Forma comune:Tubi diritti/Tubi piegati a U-
Finitura superficiale:In salamoia e pulito
Temperare:Ricotto (O60)
Sistemi di recupero del calore di processo
Utilizzato in sistemi di recupero energetico con conduttività affidabile e lunga durata.
Forma comune:Tubi diritti/Tubi piegati a U-
Finitura superficiale:Finitura del mulino/decapato e pulito
Temperare:Ricotto (O60)
Richiedi un preventivo per il mio progetto
Confronto: C12200 rispetto ad altre leghe per tubi per scambiatori di calore
| Proprietà | C12200 (rame DHP) | C44300 (Ottone dell'Ammiragliato) | C68700 (Alluminio Ottone) | C70600 (90/10 Cu-Ni) | C71500 (70/30 Cu-Ni) |
| Conducibilità termica | Eccellente | Bene | Bene | Medio | Medio |
| Resistenza alla corrosione (acqua dolce) | Bene | Bene | Molto bene | Bene | Bene |
| Resistenza alla corrosione (acqua di mare) | Limitato | Moderare | Bene | Eccellente | Eccellente |
| Resistenza al biofouling | Basso | Medio | Medio | Bene | Eccellente |
| Resistenza meccanica | Medio | Medio | Medio-Alto | Alto | Più alto |
| Resistenza alla dezincificazione | N/A | Moderare | Eccellente | N/A | N/A |
| Livello di costo | Basso | Basso-Medio | Medio | Medio | Alto |
| Fabbricazione (flessione/espansione) | Eccellente | Bene | Bene | Bene | Moderare |
| Applicazioni tipiche | HVAC, refrigerazione, scambiatori d'acqua dolce | Condensatori, raffreddamento marino (mite) | Condensatori marini, dissalazione, centrali elettriche | Sistemi marini, raffreddatori acqua di mare | Offshore, servizio gravoso dell'acqua di mare |
C12200:Ideale per HVAC, refrigerazione e scambiatori di calore per acqua dolce che richiedono un'elevata efficienza termica.
C44300:Scelta conveniente-per condensatori generici e ambienti marini miti.
C68700:Migliorata resistenza alla corrosione dell'acqua di mare per sistemi di desalinizzazione e raffreddamento marino.
C70600:Lega affidabile per servizi con acqua di mare per sistemi di raffreddamento marini e offshore.
C71500:Lega premium per ambienti severi in acqua di mare e offshore con la massima resistenza alla corrosione.
Test e controllo qualità
| Elemento di ispezione | Metodo/Norma | Descrizione |
| Test delle correnti parassite | ASTM E243 | Test non-distruttivi al 100% per rilevare difetti superficiali e sotterranei |
| Prova idrostatica | ASTM B111 | Test di pressione per garantire prestazioni-senza perdite in condizioni operative |
| Controllo dimensionale | ASTM B111 | Verifica del diametro esterno, dello spessore della parete, della lunghezza e della rettilineità |
| Ispezione della superficie | Visivo/Manuale | Verificare la presenza di crepe, graffi, cavità e difetti superficiali |
| Test della composizione chimica | Analisi spettrometrica | Garantire la conformità ai requisiti dei materiali C12200 |
| Prove meccaniche | Prova di trazione | Verificare la resistenza alla trazione, il carico di snervamento e l'allungamento |
| Prova di durezza | Vickers/Brinell | Confermare la durezza del materiale allo stato ricotto |
| Test PMI (facoltativo) | Identificazione positiva del materiale | Garantire la corretta qualità del materiale per le applicazioni critiche |
Richiedi il certificato di prova dello stabilimento (MTC)
Pacchetto tubi scambiatori di calore in rame
| Fase di confezionamento | Materiale/Metodo | Scopo |
|---|---|---|
| Protezione individuale del tubo | Carta VCI anti-ruggine + tappi terminali in plastica | Previene umidità, polvere e graffi sulle superfici interne dello scambiatore di calore con tubi di rame. |
| Raggruppamento | Cinghie in nylon + distanziali in legno | Mantiene il tubo dello scambiatore di calore in rame con diametro esterno di 19 mm, 1 pollice o 5/8 pollici organizzato e privo di vibrazioni. |
| Barriera contro l'umidità | Involucro in pellicola PE spessa (-retratta a caldo) | Blocca l'umidità durante i lunghi viaggi in mare verso il tubo scambiatore di calore in rame della Germania o dell'Arabia Saudita. |
| Imballaggio esterno | Casse di compensato di qualità-da esportazione o casse di legno-con fascette di acciaio | Resiste all'impilamento e alla manipolazione brusca. Ogni cassa è etichettata con il numero PO, la lega (ad esempio, SB111 C70600) e la quantità. |
| Documentazione | Lista di imballaggio + certificato di prova del mulino (MTC) allegato all'esterno | Supporto per lo sdoganamento per rivenditori e partner distributori di tubi per scambiatori di calore in rame. |
Per gli ordini in bundle U-:Lo scambiatore di calore a tubi a U e lo scambiatore di calore a fascio tubiero a U sono posizionati in apposite maschere di acciaio all'interno della cassa per evitare distorsioni del raggio di curvatura.
La nostra fabbrica e le nostre attrezzature
| Tipo di attrezzatura | Specifiche/capacità | Impatto sulla qualità |
|---|---|---|
| Linea di colata continua orizzontale | Capacità di 10 tonnellate | Produce tubi omogenei in lega di rame per billette di scambiatori di calore con porosità zero. |
| Fresa per piercing a tre-rulli | Fino a 60 mm di diametro esterno | Controllo preciso dello spessore della parete per spessori della parete del tubo dello scambiatore di calore fino a 0,5 mm. |
| Banco di trafilatura a freddo | 5 estrazioni in sequenza | Raggiunge tolleranze strette sulla lunghezza del tubo dello scambiatore di calore in rame e sul diametro del tubo dello scambiatore di calore. |
| Linea di raddrizzatura e taglio | Servocontrollato CNC- | Taglio senza sbavature-per tubi di scambiatori di calore in rame da 3/4 pollici e 1 pollice per lunghezze di progetto esatte. |
| U-Piegatrice | Tipo di mandrino CNC | Produce un condensatore a U e uno scambiatore di calore a fascio tubiero senza attorcigliamenti o ovalizzazioni. |
| Tester per correnti parassite | NDT (Test non-distruttivi) | Ispezione al 100% del tubo C70600 e del tubo C71500 per fori di spillo o crepe secondo gli standard ASTM B111 pdf. |
| Tester idrostatico | Fino a 200 bar | Convalida l'espansione dei tubi dello scambiatore di calore e l'integrità dell'avvolgimento dei tubi. |
| Spettrometro | Emissione ottica (OES) | Conferma la composizione chimica dei gradi ASME SB111, EN 12451 e JIS H3300 su ogni lotto. |
Le nostre certificazioni e conformità:
Tracciabilità completa di ASTM B111 pdf e ASME SB111 pdf.
Sistema di gestione della qualità ISO 9001:2015.
Sono accettate ispezioni di terze parti-: SGS, BV, Lloyds o TUV.
Rapporti sui test sulla durata prevista del tubo dello scambiatore di calore in rame disponibili su richiesta.
Ottieni preventivi rapidi e piano logistico
Domande frequenti
Per cosa viene utilizzato ASTM B111 C12200?
Viene utilizzato per scambiatori di calore e tubi di condensatori in HVAC, refrigerazione, centrali elettriche e sistemi di raffreddamento industriale dove è richiesta un'elevata conduttività termica.
C12200 è adatto per il servizio con acqua di mare?
No. C12200 è progettato principalmente per ambienti di acqua dolce e non-aggressivi. Per le applicazioni con acqua di mare, si consigliano leghe di rame-nichel come C70600 o C71500.
Qual è il vantaggio dei tubi di rame C12200?
C12200 offre conduttività termica molto elevata, eccellente formabilità e bassi costi di fabbricazione, rendendolo ideale per sistemi di trasferimento di calore efficienti.
Quali forme di tubi possono essere fornite?
Può essere fornito in tubi diritti, tubi piegati a U-, tubi a serpentina e tubi alettati a seconda dei requisiti di progettazione dello scambiatore di calore.
I tubi ASTM B111 C12200 possono essere piegati o espansi?
SÌ. Allo stato ricotto, C12200 ha un'eccellente duttilità ed è adatto per la piegatura, la piegatura a U-, la svasatura e l'espansione delle piastre tubiere.
Quali finiture superficiali sono disponibili?
Le finiture comuni includono ricotto brillante (BA), decapato e pulito, finitura in laminazione e rivestimento protettivo per lo stoccaggio e il trasporto.
Quali test vengono eseguiti prima della consegna?
Ogni tubo può essere testato mediante test con correnti parassite (ASTM E243), test di pressione idrostatica e controllo dimensionale.
Quali certificazioni sono disponibili?
Il certificato Mill Test (MTC) è standard e la certificazione EN 10204 3.1 può essere fornita su richiesta.
Qual è la condizione tipica di fornitura?
I tubi vengono generalmente forniti allo stato ricotto (O60) per garantire la massima formabilità per la fabbricazione e l'installazione.
Quali settori utilizzano i tubi ASTM B111 C12200?
Sono ampiamente utilizzati nei sistemi HVAC, condensatori, evaporatori, scambiatori di calore di centrali elettriche e apparecchiature di raffreddamento industriale.
