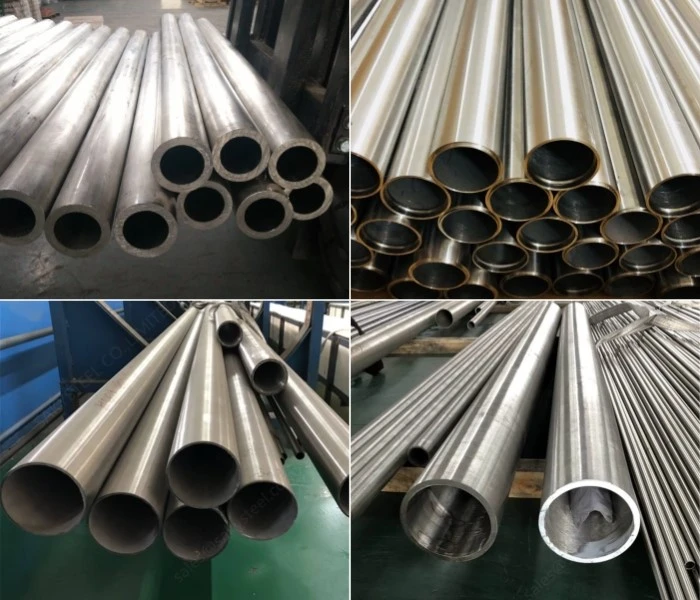

A cosa servono gli intervalli di diametro esterno standard (OD).ASTM B111 C71500?
A differenza dei tubi idraulici, ASTM B111 è specifico pertubi dello scambiatore di calore e del condensatore. Gli intervalli OD sono più precisi e più piccoli nella fascia bassa.
| Tipo | Gamma DE (pollici) | Gamma DE (mm) | Applicazione primaria |
|---|---|---|---|
| Tubo senza saldatura | 1/4″ – 3″ | 6,35 mm – 76,2 mm | Scambiatori di calore, condensatori |
| Tubo senza saldatura | 1/8″ – 12″ | 3,18 mm – 304,8 mm | Tubazioni generali dell'acqua di mare |
| Tubo saldato | 6″ – 24″ | 152,4 mm – 609,6 mm | Condutture dell'acqua antincendio-di grande diametro |
Per la maggior parte delle applicazioni di scambiatori di calore marini, il diametro esterno di 5/8" (15,88 mm) e 3/4" (19,05 mm) sono le due dimensioni più comuni in stock per i tubi in rame-nichel ASTM B111 C71500.
Se il tuo progetto prevedeTubo in rame-nichel ASTM B111 C70600, si applicano gli stessi intervalli di diametro esterno. - gli standard dimensionali sono identici per entrambe le leghe.
Come vengono definiti gli spessori delle pareti per i tubi in rame-nichel?
Utilizzo di tubi in rame-nichelCalibro del filo di Birmingham (BWG)OCalibro del filo standard (SWG)- non pianificare numeri come i tubi d'acciaio. Ciò causa frequente confusione.
Tabella di conversione da BWG a pollici/mm (spessori più comuni)
| BWG n. | Spessore (pollici) | Spessore (mm) | Uso tipico |
|---|---|---|---|
| 10 BWG | 0.134″ | 3,40 mm | Condensatori per impieghi gravosi e ad alta-pressione |
| 11 BWG | 0.120″ | 3,05 mm | Raffreddatori di acqua di mare ad alta-pressione |
| 12 BWG | 0.109″ | 2,77 mm | Tubi scambiatori di calore standard |
| 13 BWG | 0.095″ | 2,41 mm | Servizio marittimo generale |
| 14 BWG | 0.083″ | 2,11 mm | Lavoro leggero, bassa-pressione |
| 16 BWG | 0.065″ | 1,65 mm | Condensatori-a pareti sottili |
| 18 BWG | 0.049″ | 1,24 mm | Solo per pressioni molto basse |
Quando dovresti utilizzare la pianificazione (SCH) invece di BWG?
Perlarger diameter pipes (>3 pollici), ASTM B111 consente designazioni di programma simili ai tubi d'acciaio.
| Programma | Spessore della parete (pollici) | Gamma OD tipica | Valutazione della pressione (circa, acqua) |
|---|---|---|---|
| SCH 5 | 0.065″ – 0.083″ | 6″ – 12″ | Bassa pressione (<150 psi) |
| SCH 10 | 0.109″ – 0.134″ | 6″ – 24″ | Pressione media (150–300 psi) |
| SCH 40 | 0.154″ – 0.250″ | 6″ – 12″ | Alta pressione (300–600 psi) |
| SCH 80 | 0.218″ – 0.375″ | 6″ – 12″ | Extra high pressure (>600 PSI) |
Per le condutture ad anello antincendio su piattaforme offshore, è obbligatorio SCH 40 o SCH 80 nel tubo in rame-nichel ASTM B111 C71500. SCH 10 non sopravviverà agli urti o alle vibrazioni.
Nota:C70600 viene utilizzato raramente in SCH 80 perché la sua resistenza inferiore rende la parete spessa antieconomica - a quel livello di pressione, C71500 è la scelta corretta.
Quali sono le tolleranze dimensionali da verificare?
| Parametro | Tolleranza (tubo senza saldatura) | Nota |
|---|---|---|
| OD (minore o uguale a 1″) | ±0,004" (0,10 mm) | Fondamentale per la foratura di piastre tubiere |
| diametro esterno (1″ – 3″) | ±0,006" (0,15 mm) | - |
| Spessore della parete | ±10% | Il muro minimo non può scendere al di sotto del 90% del valore nominale |
| Lunghezza | +1/8″ / -0″ | Per tubi piegati a U-, tolleranza sulla lunghezza delle gambe ±1/16″ |
Come selezionare lo spessore della parete corretto per il tuo sistema di acqua di mare?
Selezionare 10 o 11 BWG / SCH 80 se:
Pressione operativa > 500 psi
Carichi meccanici esterni (ad esempio, tubo fissato alla struttura vibrante)
Presenza di sabbia o particelle abrasive (indennità di erosione)
È necessaria un'alesatura o una filettatura futura
Selezionare 13 o 14 BWG / SCH 10 se:
Pressione < 150 psi
Solo acqua di mare pulita
Nessuna vibrazione
Progetto-sensibile ai costi
Selezionare 16 BWG solo se:
Acqua dolce o acqua di raffreddamento trattata
Pressione < 50 psi
Non per l'acqua di mare- troppo magro per la snocciolatura
Quali sono le dimensioni di stock più comuni disponibili?
| diametro esterno (pollici) | BWG | Lunghezza tipica (ft) | Applicazione comune |
|---|---|---|---|
| 5/8″ | 14 BWG | 20 piedi | Piccoli condensatori marini |
| 3/4″ | 13 BWG | 20 piedi | Scambiatori di calore standard |
| 1″ | 12 BWG | 20 piedi | Grandi frigoriferi |
| 1.5″ | 11 BWG | 20 piedi | Raffreddatori di acqua di mare ad alta-pressione |
| 2″ | SCH 10 | 20 piedi | Rami dell'acquavite |
| 4″ | SCH 40 | 20 piedi | Montanti principali della piattaforma offshore |
| 8″ | SCH 40 | 20 piedi | Presa dell'acqua di raffreddamento sottomarina |
Domande frequenti
Q1: Posso utilizzare i numeri di pianificazione dei tubi in acciaio per ordinare tubi in rame-nichel?
Sì, ma solo per diametro esterno maggiore o uguale a 6 pollici.Al di sotto di 6 pollici, ASTM B111 utilizza BWG, non Schedule. Specificare sempre "BWG" per tubi con diametro esterno inferiore a 6″.
Q2: Qual è la differenza tra BWG e SWG?
BWG è leggermente più spesso di SWG per lo stesso numero di indicatore.Ad esempio, 14 BWG=0.083″; 14 SWG = 0.080″. La maggior parte degli ordini ASTM B111 utilizzano per impostazione predefinita BWG a meno che SWG non venga esplicitamente richiesto.
Q3: Quale spessore di parete è migliore per un nuovo scambiatore di calore dell'impianto di desalinizzazione?
13 BWG per C71500; 12 BWG per C70600.La salamoia di desalinizzazione è altamente aggressiva - non utilizzare mai 16 BWG o diluente.
Q4: Una parete più spessa significa una migliore resistenza alla corrosione?
Sì, ma solo fino a un certo punto.Il tasso di corrosione è lineare, quindi un muro da 0,109″ dura circa il 30% in più rispetto a un muro da 0,083″ nello stesso ambiente. Ma oltre 0,134″, lo spessore aggiunto dà rendimenti decrescenti.
Q5: Il tubo in rame-nichel ASTM B111 C71500 può essere piegato con piegatubi standard?
Sì, ma con un raggio di curvatura maggiore.Per 3/4″ OD 13 BWG, il raggio minimo di curvatura a freddo è 3x OD. Per 12 BWG, utilizzare 4x OD. La piegatura a caldo è migliore per pareti spesse.
Q6: Come posso verificare lo spessore della parete sul tubo consegnato?
Utilizzare uno spessimetro ad ultrasuoni. Measure at four points around the circumference and both ends. Reject if any single reading is >10% sotto il valore nominale.
D7: C'è una differenza di peso al metro tra C71500 e C70600 delle stesse dimensioni?
Sì, molto piccolo.C71500 ha una densità leggermente superiore (8,94 g/cm³ contro 8,91 g/cm³). Per una corsa di 100-metri di 1″ OD 13 BWG, la differenza è inferiore a 2 kg: trascurabile.
D8: Qual è la lunghezza massima disponibile per ASTM B111 C71500 senza giunzioni?
65 piedi (19,8 metri) per diametro esterno inferiore o uguale a 1 pollice.Per diametri maggiori, è tipico 40 piedi. Lunghezze maggiori richiedono tubi saldati.
D9: Posso mischiare tubi C71500 e C70600 nella stessa piastra tubiera?
Sì, dimensionalmente si adattano.Ma la dilatazione termica differenziale è trascurabile. Il vero problema è il potenziale galvanico - sono abbastanza vicini (entrambi a base di rame-), quindi nessun problema.
Q10: Quale spessore di parete dovrei tenere a disposizione come ricambio per la manutenzione per più imbarcazioni?
1″ DE, 13 BWG nel C71500.Copre il 70% dei tubi comuni degli scambiatori di calore. PerTubo in rame-nichel ASTM B111 C70600, scorta invece 14 BWG.
